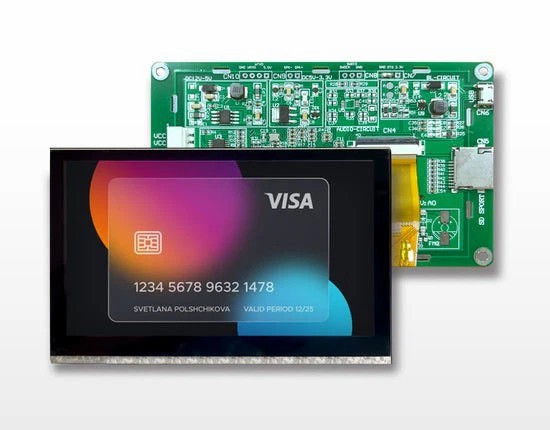

4,3-инчов TFT със сензорен дисплей

Изпрати запитване

представяне на продукта

профил на компанията

Shenzhen Hongrui Optoelectronic Technology Co., Ltd., професионален LCD дисплей, LCM LCD модул, LED източник на задно осветяване, разработка на дизайн на TP сензорен екран, производство. С група от висококачествен, опитен инженерен и технически персонал, за да ви предоставим качествени продукти и услуги.
Компанията е водеща сред продуктите от среден и висок клас TN, HTN, STN, VA, TFT. В същото време ние предлагаме пробиване, шлайфане под ъгъл и други продукти със специален процес, поддържащи LCM, HEAT SEAL. Продуктите на компанията се използват широко в комуникационни терминали (смартфони, таблетни компютри и др.), домакински уреди, автомобилна електроника, цифрови продукти и други индустрии и се изнасят за Хонконг, Тайван, Европа, Америка, Япония и Южна Корея и други региони и държави.

Защо да изберете нас

01/

Бърз транспорт

Ние си сътрудничим с професионални морски, въздушни и логистични компании, за да ви предоставим най-доброто транспортно решение.

02/

Високо качество

Продуктите са отлични, а детайлите са внимателно обработени. Всяка суровина е строго контролирана.

03/

Професионален екип

Членовете на екипа са висококвалифицирани и опитни в съответните си роли и притежават необходимото образование, обучение и опит, за да се справят отлично в работата си.

04/

Добри услуги

Обслужване на клиенти, за да отговаряте на въпроси, според вашите нужди, за предоставяне на персонализирани решения, оферти и логистично проследяване.

70-инчов лентов TFT дисплей за професионална електронна везна

70-инчов TFT със сензорен дисплей за автомобилно оборудване, автомобилно табло, автомобилно аудио

70-инчов TFT със сензорен дисплей за електромер

3,5-инчов екран с TFT лента

5.0 инчов TFT квадратен екран

1,3-инчов TFT квадратен екран

4,3-инчов TFT със сензорен дисплей

Персонализиран размер 5.{1}} инчов TFT дисплей

10.1--инчов TFT дисплей за автомобилно табло

Какво е 4,3-инчов TFT със сензорен дисплей

4,3-инчов TFT със сензорен дисплей се отнася до тънкослоен транзистор (TFT) LCD (дисплей с течни кристали), който интегрира функция за сензорен екран. TFT LCD дисплеите се използват широко в различни електронни устройства поради способността им да контролират отделни пиксели, което води до резки изображения и ясен текст. Когато са оборудвани с функция за докосване, тези дисплеи позволяват на потребителите да взаимодействат със съдържанието на екрана директно с помощта на пръсти или специализирани стилуси.
Компонентът със сензорен екран на TFT дисплей обикновено се състои от капацитивен или резистивен слой, добавен върху LCD дисплея. В капацитивните сензорни екрани, които са най-често срещаните в съвременните устройства, прозрачните електроди откриват присъствието и позицията на пръст чрез измерване на промените в капацитета, причинени от близостта на проводящ обект, като например човешки пръст. Резистивните сензорни екрани, от друга страна, работят, като усещат натиск, приложен върху два слоя материал, които са разделени от малка междина; при докосване слоевете влизат в контакт в точката на натиск и промяната в съпротивлението се измерва, за да се определи местоположението на докосването.

Предимства на 4,3-инчов TFT със сензорен дисплей

Качеството на дисплея на 4,3-инчовия TFT със сензорен дисплей е високо
Тъй като всяка точка от 4,3-инчовия TFT екран със сензорен дисплей запазва цвета и яркостта след получаване на сигнала и излъчва постоянна светлина, за разлика от дисплея с електроннолъчева тръба (CRT), който трябва постоянно да опреснява светлата точка. Поради това LCD панелът TFT има високо качество на изображението и никога няма да трепти, свеждайки до минимум умората на очите.
Консумацията на енергия на 4,3-инчовия TFT със сензорен дисплей е малка
Традиционният екран на дисплея е съставен от много вериги. Когато тези вериги задвижват електронно-лъчевата тръба да работи, те трябва да консумират много енергия и с увеличаването на обема мощността, консумирана от вътрешната верига, определено ще се увеличи. За разлика от това, консумацията на енергия на екрана на TFT течнокристален дисплей се консумира главно от неговите вътрешни електроди и IC на драйвера, така че консумацията на енергия е много по-малка от тази на традиционните дисплеи.

Ефектът на картината на 4,3-инчовия TFT дисплей със сензорен дисплей е добър
В сравнение с традиционните дисплеи, LCD панелът TFT използва чисто плоска стъклена плоча от самото начало, а ефектът на дисплея е плосък и под прав ъгъл, което дава на хората освежаващо усещане. Освен това LCD мониторите са по-лесни за постигане на висока разделителна способност на малки екрани. Например, 17--инчов LCD монитор може да постигне разделителна способност от 1280×1024, докато 18--инчов цветен CRT дисплей обикновено използва разделителна способност от 1280×1024 или повече, което не е напълно задоволително.
Чувствителност на допир
Капацитивната сензорна технология предлага отлична чувствителност на екрана, когато се използва с пръст или стилус. Повърхността на тези устройства ще реагира на различни степени на натиск, за разлика от резистивен сензорен екран, където трябва да се използва силен и директен натиск. 4,3-инчовият TFT със сензорен дисплей капацитивен сензорен екран също е достатъчно чувствителен, за да се използва само с пръсти без нужда от стилус.

Оптично качество
4,3-инчовите TFT с сензорен дисплей капацитивни дисплеи са известни с отличното си оптично качество. Стъкленият субстрат, който се намира под електродния филм, предава по-голямата част от наличната светлина към повърхността, което води до ясна острота и контраст на дисплея. Тези екрани са известни и с изключителна прецизност на цветовете, която поддържа гледането на висококачествени изображения, видео и софтуерно съдържание. Това също има положително въздействие върху потребителското изживяване, когато е интегрирано в по-големи павилиони и интерактивни дисплеи.

Видове 4,3-инчов TFT със сензорен дисплей

Nematic LCD TFT екран
Nematic е гръцка дума, думата означава в нишката е същата като на английски. Главно защото течният кристал се наблюдава с невъоръжено око, той изглежда като копринен модел. Молекулите на LCD екрана в пространството на редовното подреждане на едно измерение, цялата дълга ос на пръта на молекулите на течния кристал ще изберат определена посока (тоест сочещ вектор) като основен вал и подредени успоредно една на друга. И не харесвам ламеларния течен кристал има слоеста структура. В сравнение с подравняването на течния кристал със слой колона не е ред, тоест неговият параметър на ред S е по-малък от ламеларния течен кристал и вискозитетът му е по-малък, така че е по-лесно да тече (потокът му идва главно от свободния движение на молекулите в посоката на дългата ос). Линейният течен кристал е обикновеният TFT LCD екран с течен кристал тип TN (усукан нематичен).
TN (Twisted Nematic) LCD екран
Можем да знаем от фигура 10, когато няма приложено напрежение между горните и долните две части стъкло, разположението на LCD ще бъде в съответствие със съвпадението с мембраната на горните и долните две части стъкло. За LCD тип TN и съвпадение с гледната точка на филма на бедните до 90 градуса. (вижте фигура 9), така че молекулите на течните кристали да се подреждат чрез автоматично завъртане нагоре и надолу на 90 градуса, когато падащата светлина преминава през горния поляризиращ филм, поляризацията на светлинните вълни ще подрежда само посоката. Чрез молекулите на течния кристал, молекулите на течния кристал се въртят на 90 градуса, така че когато вълните достигнат долния поляризиращ филм, посоката на поляризация на светлината просто се обърна на 90 градуса.

STN (Super Twisted Nematic) LCD екран тип
STN LCD и TN LCD са много сходни по структура, основната разлика между TN LCD, подреждането на молекулите на течните кристали, ъгълът на въртене отгоре надолу. Общо 90 градуса и тип STN LCD течни кристални молекули са подредени, ъгълът на въртене ще бъде по-голям от 180 градуса, обикновено е 270 градуса. (вижте фигура 12), тъй като ъгълът на въртене е различен, характеристиките му са различни. Ние от фигура 13 тип TN и тип STN LCD напрежение на кривата на пропускливост можем да знаем, когато напрежението е ниско, степента на проникване на светлина е много висока. При високо напрежение скоростта на проникване на светлината е много ниска. Така че те принадлежат към конфигурацията на нормалните бели поляроиди.
TFT LCD (тънкослоен транзисторен LCD екран)
TFT LCD китайски превод на името се нарича тънкослоен транзисторен течнокристален дисплей, от самото начало споменахме, че е необходим контрол на LCD напрежението, за да се получи сиво. И използването на тънкослоен транзистор за генериране на напрежение, за контролиране на прехода на течнокристален дисплей, се нарича TFT LCD. От точката на структурата на напречното сечение на фигура 8, между горните и долните два слоя стъкло, с LCD, ще се образува паралелен пластинчат кондензатор, ние го наричаме CLC (кондензатор от течен кристал). Размерът му е около 0.1 m3, но на практическото приложение, капацитетът и не може да поддържа напрежението до следващия път, за да актуализира данните в картината.

Материал от 4,3 инча 4,3 инча TFT със сензорен дисплей

Материалният състав на 4,3-инчов TFT със сензорен дисплей включва няколко ключови компонента, всеки от които служи за специфична цел във функционалността на устройството. Обикновено се използват следните материали.

Стъклен субстрат:Основата на дисплея обикновено е направена от здрав, издръжлив стъклен материал като боросиликатно или алумосиликатно стъкло. Този субстрат осигурява стабилна платформа за отлагането на TFT слоевете.

Тънкослойни транзистори:TFT са направени от полупроводникови материали, най-често аморфен силиций (a-Si). По-новите технологии обаче използват полисилиций или дори нискотемпературен поликристален силиций (LTPS) за по-висока производителност. Тези транзистори се нанасят върху стъклената подложка и служат за контролиране на потока електричество към всеки отделен пиксел.

Диелектрични материали:Изолационните слоеве, направени от силициев диоксид (SiO2) или други диелектрични материали с високо k, се използват за разделяне на различните проводими слоеве в рамките на TFT структурата. Те осигуряват електрическа изолация и предотвратяват късо съединение.

Проводими материали:Метали като индий-калаен оксид (ITO) или индий-цинков оксид (IZO) се използват за електродите на източника и дренажа на TFT, както и за прозрачния проводим слой в капацитивните сензорни екрани. Тези материали имат висока проводимост и прозрачност, които са критични за работата на дисплея.

Цветни филтри:Те са съставени от органични багрила или пигменти, вградени в полимерна матрица. Те се поставят върху TFT масива и създават червени, зелени и сини субпиксели, които се комбинират, за да образуват пълноцветни изображения.

Поляризаторни филми:Поляризиращите материали се добавят към горната и долната повърхност на LCD дисплея, за да контролират посоката на предаване на светлината, като по този начин позволяват контрол на яркостта и контраста.

Слоеве на капсулиране:За защита на чувствителните компоненти вътре в дисплея се използват капсулиращи слоеве, направени от неорганични материали като силициев нитрид (Si3N4) или силициев оксид. Тези слоеве не позволяват на влагата и кислорода да проникнат и да повредят вътрешната верига.

Лепила и лепилни материали:Различни видове лепила се използват за свързване на различните слоеве заедно, като например оптично прозрачни лепила (OCA) за залепване на сензора за докосване към дисплея или UV-втвърдяващи се епоксиди за закрепване на покривното стъкло.

Компоненти на сензорен сензор:За капацитивните сензорни екрани слой от индий-калаен оксид (ITO) или други проводящи материали е моделиран в структура, подобна на решетка, за да се създаде повърхността за въвеждане на докосване. За резистивните сензорни екрани има два тънки, гъвкави слоя с проводящо покритие, които са разделени от разделители.

Приложение на TFT със сензорен дисплей

Потребителска електроника:4,3-инчовият TFT със сензорен дисплей се използва най-широко в потребителската електроника, включително смартфони, таблети, лаптопи, телевизори и т.н. Тези устройства изискват екрани с висока разделителна способност, така че потребителите да могат да имат по-добро визуално изживяване.

Област на медицинско оборудване:4,3-инчовият TFT със сензорен дисплей също се използва широко в медицинско оборудване. Например медицинско оборудване като ултразвукови диагностични машини, електрокардиографи, апарати за кръвно налягане и термометри в болниците изискват дисплеи с висока разделителна способност и висок контраст, така че лекарите да могат да поставят по-точни диагнози на състоянието.

Област на индустриална автоматизация:4,3-инчовият TFT със сензорен дисплей също се използва широко в областта на индустриалната автоматизация. Например: CNC машинни инструменти, промишлени роботи, системи за контрол на процеси и т.н. изискват дисплеи с висока разделителна способност, висока яркост, висока издръжливост и висока стабилност.

Автомобилна електроника:4,3-инчов TFT със сензорен дисплей също са много често срещани приложения в областта на автомобилната електроника. Например: автомобилните инструменти, навигационното оборудване и т.н. изискват екрани с висока разделителна способност и наситеност на цветовете, така че водачите да могат да имат по-добро шофиране.

Процес на 4,3-инчов TFT със сензорен дисплей

Процесът на производство на TFT (Thin Film Transistor) със сензорен дисплей е сложен и включва множество точни стъпки. Следва кратко въведение в общия процес.

Подготовка на стъклен субстрат:Чист стъклен субстрат е избран като основа за TFT матрицата. Подлага се на щателно почистване за отстраняване на всякакви частици или замърсители.

Отлагане на тънкослойни транзистори:С помощта на техники като химическо отлагане на пари (CVD), физическо отлагане на пари (PVD) или центрофугиране, различни слоеве се отлагат върху субстрата, за да се създадат TFT структури. Тези слоеве обикновено включват изолатора на затвора, електрода на затвора, полупроводниковия слой, междинния слой диелектрик, електродите източник/източване и пасивиращия слой.

Фотолитография:Всеки нанесен слой се шари с помощта на фотолитография, където се нанася фоторезист и се излага на ултравиолетова светлина през маска, която дефинира шаблона. Експонираният фоторезист след това се проявява, оставяйки желания модел върху субстрата след ецване.

Цветен филтър и интеграция на масиви:Цветните филтри се създават чрез отпечатване или покриване на RGB (червено, зелено, синьо) багрила върху субстрата и след това покриването им със защитен слой. TFT масивът е подравнен и свързан с масива на цветния филтър, за да образува пикселната матрица.

Приставка за поляризатор:Поляризиращите филми са прикрепени към горната и долната повърхност на LCD стека, за да контролират поляризацията на светлината и да позволят формирането на изображение.

Монтаж на фоновото осветление:LED модул за задно осветяване е сглобен и прикрепен към модула на дисплея, за да осветява LCD. Могат да бъдат включени дифузори и рефлектори за подобряване на разпределението на светлината и равномерността на яркостта.

Изработка на сензор за допир:За капацитивни сензорни екрани може да се използва втори субстрат за създаване на слой сензор за докосване. Този слой е шарен с фина решетка от ITO или друг проводящ материал. Като алтернатива сензорът за докосване може да бъде интегриран директно в горната част на масива от цветни филтри по време на по-ранните етапи на производството.

Сензорна интеграция:Сензорът за докосване е подравнен и свързан към модула на дисплея. Тази стъпка може да включва използването на оптични прозрачни лепила (OCA), за да се осигури плосък и прозрачен интерфейс.

Как да поддържаме 4,3-инчов TFT със сензорен дисплей?

4,3-инчов TFT със сензорен дисплей е често срещан дисплей в съвременните електронни продукти. Правилната поддръжка може да удължи живота му и да поддържа висококачествени ефекти на дисплея.

Първо, избягвайте статични дисплеи за дълги периоди от време. Показването на едно и също изображение за дълго време може да доведе до задържане на изображението или „прегаряне на екрана“. Препоръчва се редовно да променяте съдържанието на дисплея.

Второ, поддържайте го чист. Използвайте чиста, мека кърпа, за да избършете внимателно екрана и избягвайте използването на почистващи препарати, съдържащи органични разтворители като алкохол и ацетон.

Освен това избягвайте жестоките сблъсъци. Избягвайте да докосвате или удряте екрана с остри предмети, за да предотвратите повреда на екрана.

Освен това избягвайте висока температура и влажна среда. Излагането на висока температура или влажност за дълго време може да повреди цветния екран, така че излагането и потапянето трябва да се избягват.

И накрая, извършвайте редовни системни актуализации. Поддържайте системния си софтуер актуален и коригирайте възможните проблеми с дисплея и грешки.

Най-общо казано, поддръжката на 4,3-инчови TFT със сензорни дисплеи изисква внимание, за да се избегне статичен дисплей, да се поддържа чист, да се избягват жестоки сблъсъци, да се избягва среда с висока температура и влажна среда и да се извършват редовни актуализации на системата. Правилните мерки за поддръжка могат да осигурят дългосрочна стабилна работа и добър ефект на дисплея на 4,3-инчовия TFT със сензорен дисплей.

Нашата фабрика

ЧЗВ

Въпрос: Какво е TFT сензорен екран?

A: Тънкослойно-транзисторен течнокристален дисплей (TFT LCD) е вид течнокристален дисплей, който използва тънкослойна транзисторна технология за подобряване на качеството на изображението като адресируемост и контраст.

Въпрос: Какво означава TFT сензорен екран?

О: TFT означава „Тънкослоен транзистор“, а LCD означава „Дисплей с течни кристали“. Когато се сглоби, TFT LCD дисплей е дисплей с плосък панел или екран, който може да намерите в компютърни монитори, телевизори и мобилни устройства като смартфони и таблети.

Въпрос: TFT дисплеят по-добър ли е от LED?

О: Основната разлика между TFT и LED е в подсветката. TFT LCD дисплеите използват CCFL (студена флуоресцентна лампа) за задно осветяване, докато LED дисплеите използват светодиоди. LED дисплеите консумират по-малко енергия в сравнение с TFT дисплеите, тъй като светодиодите са по-енергийно ефективни от CCFL.

Въпрос: Каква е разликата между TFT дисплей и сензорен екран?

О: Настоящите мобилни телефони обикновено използват и двата екрана едновременно. Те се застъпват нагоре и надолу. TFT LCD екранът е отговорен за показването на изображения, докато капацитивният сензорен екран е отговорен за възприемането на действията на потребителя. Това е произходът на "вътрешния екран" и "външния екран".

Въпрос: Добри ли са TFT екраните?

О: Транзисторите помагат да се контролира количеството светлина, което преминава през всеки пиксел, което води до по-висок контраст и по-добра точност на цветовете в сравнение с традиционните LCD дисплеи. TFT дисплеите обикновено се използват в смарт часовниците и са известни със своето бързо време за реакция и добро качество на изображението.

В: Как работи TFT дисплей?

О: По същество, ако се приложи напрежение към гейта на TFT, токът на сигнала може да бъде контролиран или променен. Този ток, наречен задвижващо напрежение, на базирания на TFT LCD панел след това протича от източника до източване и подава сигнал към неговия субпиксел, позволявайки на светлината да премине.

В: Кой дисплей е по-добър AMOLED или TFT?

О: Въпреки това, в сравнение с AMOLED дисплеите, TFT дисплеите имат по-нисък контраст и по-тесни ъгли на видимост. Това може да доведе до изображения, които изглеждат по-малко живи и могат да бъдат по-трудни за виждане, когато се гледат от ъгъл извън центъра. TFT дисплеите също са склонни да консумират повече енергия от AMOLED дисплеите.

Въпрос: Кой е по-добър OLED или TFT дисплей?

О: OLED дисплеите имат по-широки ъгли на видимост от TFT дисплеите. Това е така, защото всеки пиксел на OLED дисплей излъчва собствена светлина, което позволява постоянни цветове и контраст дори когато се гледа под ъгъл. За разлика от тях, TFT дисплеите могат да изглеждат избелени и да имат намален контраст, когато се гледат под ъгъл.

В: Дисплеят и сензорният екран еднакви ли са?

A: Сензорен екран (или сензорен екран) е тип дисплей, който може да разпознава въвеждане чрез докосване от потребител. Състои се както от входно устройство (сензорен панел), така и от изходно устройство (визуален дисплей). Сензорният панел обикновено е наслоен в горната част на електронния визуален дисплей на устройството.

Въпрос: За какво се използва TFT?

A: TFT означава Thin Film Transistor. TFT не е само дисплейна технология сама по себе си, а много специален тип транзистор за подобряване на качеството на изображението. Най-често се използва заедно с LCD дисплеи. Следователно TFT дисплеят е дисплей с активна матрица, където всеки пиксел на дисплея е индивидуално осветен.

Въпрос: Какъв е животът на един TFT дисплей?

О: С други думи, продължителността на живота на LCD дисплея TFT зависи от продължителността на живота на източника на подсветка. При ускорени тестове, използващи само тръбни лампи със студен катод, може да се види, че луминесценцията намалява до половината от първоначалната си яркост (еквивалентно на продължителност на живота от около 5 години), което се определя като жизнен цикъл.

Въпрос: Кой е по-добър AMOLED или TFT капацитивен сензорен екран?

О: TFT екраните имат по-кратко време за реакция и обикновено са подходящи за игри и сценарии с високоскоростно видео, докато IPS и AMOLED екраните имат по-бавно време за реакция и може да изпитат замъгляване при движение и други проблеми.

В: Могат ли TFT екраните да се запичат?

О: TFT LCD задържането на изображението, ние също го наричаме "прегаряне". При CRT дисплеите това доведе до износване на фосфора и до изгаряне на шарките в дисплея. Но терминът "прегаряне" е малко подвеждащ в LCD екрана. Няма действително изгаряне или топлина.

Въпрос: Каква е разликата между TFT и нормалния LCD?

A: TFT LCD дисплеите имат много предимства пред традиционните LCD дисплеи. Докато традиционните LCD дисплеи използват един слой транзистори, TFT LCD дисплеите използват тънък слой от транзистори. Това позволява по-добро качество на изображението, както и подобрено време за реакция и по-ниска консумация на енергия.

В: Как мога да подобря своя tft екран?

О: Увеличете яркостта на фоновото осветление
В допълнение към увеличаването на броя на LED фитилите, използването на високоефективни LED чипове може ефективно да намали консумацията на топлина и енергия от подсветката, след което яркостта на TFT дисплея може да се увеличи до 30%-50%.

В: Кое е по-добро TFT или IPS LCD?

A: IPS дисплеите постигат ъгъл на видимост до 85 градуса във всичките четири посоки в сравнение с 45 градуса до 55 градуса за класическите TN дисплеи (TFT дисплеи). Освен това стабилността на цветовете е много по-висока при IPS дисплеите.

Въпрос: TFT екранът OLED ли е?

О: OLED дисплеите естествено излъчват светлина, така че използването им върху панел на дисплея не изисква подсветка. Междувременно TFT се нуждаят от подсветка, тъй като течните кристали не могат да създават светлина сами. Излъчването на естествена светлина на OLED също проправя пътя за създаване на устройства с по-лек екран от тези, използващи TFT LCD дисплеи.

Въпрос: Сензорният екран по-добър ли е?

О: За разлика от традиционните компютри, които разчитат единствено на клавиатура и мишка, лаптопите със сензорен екран въвеждат естествен начин за взаимодействие с вашето устройство. Сензорният интерфейс позволява интуитивна навигация, което прави задачи като сърфиране в интернет, организиране на файлове и дори творческа работа по-ефективни.

Въпрос: Заслужават ли си сензорните екрани?

О: Страхотни са за домашна употреба, понякога не е необходимо да използвате физическа клавиатура, например когато гледате видеоклипове или играете игри с контролер. Това е особено вярно за 360-градусови лаптопи. Сензорният екран също може да се окаже добър за творчески приложения, като например рисуване.

В: LCD екраните остарели ли са?

О: По-старите технологии като LCD и плазмените дисплеи стават остарели поради присъщите свойства на светодиодите като яркост, ефективност, поддръжка и устойчивост. Светодиодите спестяват разходи чрез по-лесна поддръжка и по-ниски енергийни изисквания, което може да окаже огромно влияние върху ROI за потребителя.
